Приспособление к картофелесажалке

Приспособление к картофелесажалке

В борьбе с вредителями и болезнями и картофеля самое широкое применение имеет химический способ. Химикатами обрабатывают как семенной материал, так и всходы растений. Обработку семенного материала перед посадкой проводят в основном в буртах и хранилищах с использованием распыливающей аппаратуры. Однако так обработанный картофель до загрузки в картофелесажалку получается влажным, поэтому нарушается технологический процесс ее работы. К тому же это небезопасно для людей при загрузке транспортных средств и картофелесажалок семенным материалом.

Рационализаторы Гродненского сельскохозяйственного института сделали приспособление к сажалке для обработки клубней картофеля во время посадки. Оно состоит из резервуара, масляного насоса НШ-46, регулятора давления, манометра, распылителей и трубопроводов.

Приспособление к картофелесажалке для борьбы с вредителями и болезнями и картофеля, рисунок

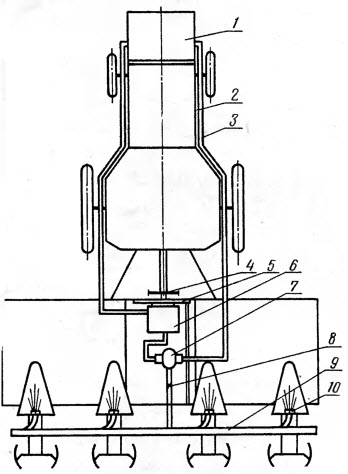

Схема приспособления к картофелесажалке: 1 — бак рабочего раствора; 2 — всасывающий трубопровод; 3 — трубопровод отвода лишнего раствора; 4 — ведомая звездочка масляного насоса; 5 — плита крепления насоса; 6 — масляный насос; 7 — редукционное устройство; 8 — кран; 9 — распределительная штанга; 10 — распиливающие наконечники.



Масляный насос НШ-46 (см. рис.) крепится на плите 5 к раме картофелесажалки над редуктором. Привод насоса — от карданного вала через цепную передачу. Малую вилку кардана растачивают, и на нее устанавливают звездочку. С таким же шагом ставят звездочку 4 на вал насоса. Чтобы частота вращения вала насоса была в пределах 600-700 мин, звездочки подбирают с передаточным отношением 1,25. Расход рабочего раствора регулируют редукционным устройством 7. Оно состоит из манометра и редукционного клапана и наконечников 10. Излишки рабочего раствора из распределительного устройства по трубопроводу 3 поступают в резервуар 1.

Распределительную штангу 9 крепят над сошниками картофелесажалки. На штанге с помощью штуцеров закрепляют четыре капроновые трубки. На концах трубок устанавливают наконечники с распылителями 10.

Резервуар 1 для рабочего раствора удерживается кронштейнами, которые крепятся болтами к лонжеронам полурамы трактора. Установка резервуара впереди трактора обеспечивает догрузку передних колес, что улучшает прямолинейность движения агрегата.
Для изготовления данного приспособления используют детали со списанных опрыскивателей или гербицидно-аммиачных машин ГАН-15.

Сделать такое приспособление несложно. Использование его при посадке картофеля в опытном хозяйстве Брестской области показало его эффективность. Приспособление позволяет повысить урожайность картофеля. Оно менее опасно для обслуживающего персонала по сравнению с обработкой клубней в буртах.
И. Верстак, кандидат технических наук
Гродненский сельскохозяйственный институт
