Самодельный мотоплуг

Изображенный на схеме мотоплуг можно использовать для обработки приусадебного участка, а именно для вспашки и культивации почвы, посадки, окучивания и вспахивания картофеля и других культур, для опахивания садовых деревьев и кустарников, а также в комплекте с прицепной тележкой (она на схеме не показана) для транспортировки грузов до 500 кг.

Для вспашки в качестве рабочего органа применяют корпус конного плуга или предплужник тракторного плуга с установленной доской, для культивации — культиваторные лапки, для окучивания — два окучника, для вспахивания картофеля — один.

Глубину вспашки регулируют болтом М15, ширину захвата — поворотом держателя 19 рабочего органа.
Рама сварной конструкции из угловой стали 50×50 или 40×40. На нее устанавливают двигатель ИЖ-56 от мотоколяски в сборе с редуктором. Можно установить двигатель от мотороллера «Ту-ла-200», только незначительно изменив конструкцию рамы.

Зубчатое колесо 5, звездочки 1 и 2, цепи 3 взяты от мотовила списанного комбайна СК-4А.
Ведущие колеса подбирают по диаметру (600-700 мм), с металлическими обода ми, оборудованными грунтозацепами, или с пневмошинами. Больше подходят колеса от ГАЗ-69 (старые), с крупным протектором.

Опорное колесо 2 предусмотрено во избежание опрокидывания мотоплуга при заднем ходе.
Ручки управления изготовлены из дюймовой трубы; рукоятки сцепления и подачи топлива взяты от мотоцикла. Корпусы подшипников подбирают от списанных сельскохозяйственных машин (можно от комбайна).

Производительность плуга — 0,05 га/ч, расход топлива — 0,7 л/ч, рабочая скорость — 3—5 км/ч, транспортная 25 км/ч, масса — 315 кг. Бензин — А-72,
Схема выполнена приблизительно масштабе 1:10.

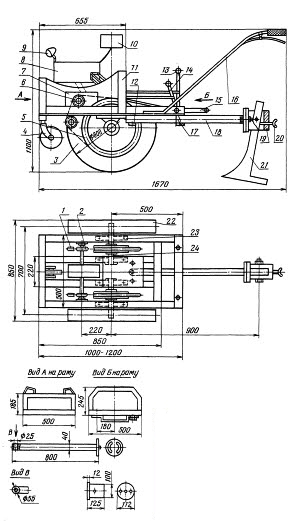

Схема самодельного мотоплуга

Схема самодельного мотоплуга: 1 — натяжная звездочка; 2 — подшипник № 203; 3 — цепь; 4 — опорное колесо (диаметром 200 мм); 5 — зубчатое колесо z=73; t=15,875; 6 — ведущая звездочка 2=18; t=15,875; 7 — редуктор; 8 — двигатель; 9 — фара; 10 — топливный бак; 11 — рама; 12 — палец; 13 — рычаг переключений передач; 14 — рычаг реверса; 15 — педаль стартера; 16 — ручка управления; 17 — скоба; 18 — штанга; 19— держатель рабочего органа; 20 — регулировочный болт; 21 — рабочий орган; 22 — ведущее колесо (диаметром 30 мм); 23 — подшипник № 11206К; 24 — полуось.
Н. Прони
